一、产品概述：

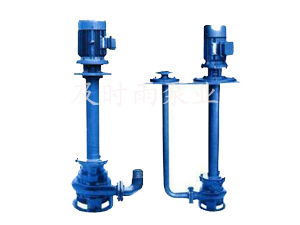

1、YW型液下泵是立式单级单吸离心泵结构，该系列泵为叶轮为半开式叶轮，在叶轮吸入边延伸处设有搅拌叶片，并在前盖上装有能粉碎纤维杂草的大具，工作中回流搅拌，机械破碎，防止阻塞。
该系列泵主要用于环保、市政工程、火力发电厂、煤气焦化厂、炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥，以及含有煤块，灰渣的液体。也可作为化工，医药等行业抽吸含有泥砂渣物的流体和有腐蚀性液体。YW型还可抽吸各种人畜粪便污水和大中沼气池，沼气工程时出料使用。
2、型号意义：例 80YZ80－20A
YW－液下式多用污水泵
80－泵的出口直径（mm）
80－泵的设计点流量（m3/h）
20－泵的设计点扬程（m）
A－表示叶轮经_次切割
3、泵的传动方式：泵通过弹性联轴器与电动机连接，从原动机方向看泵为顺时针方向旋转。
二、结构说明：
1、YW型泵为单级单吸，液下式离心泵，用连接管连接泵的水力部件和轴承体及支承盘，液体由水管部件排出，叶轮为半开式叶轮，并在叶轮片进口延伸处设有搅拌叶片，可输送含有颗粒的介质。该泵的_长液下深度为4.5cm，当液下长度_1.5cm时，_要采用接轴结构，并在接轴处的附近装有滚动轴承（油脂润滑），采用联轴套连接。泵_下面的滚动轴承用机械密封与液面隔离，不接触液体。泵轴承有足够的刚度，可以_泵平衡运行，如果在深井中运行，可以加置一条吸入管。
